CẤU TRÚC PHẦN CỨNG CỦA TỔNG ĐÀI NEC SL2100

1. Khung tổng đài NEC SL2100

Các khung của tổng đài NEC SL2100 được thiết kế treo tường hoặc để bàn, gắn card không cần tháo lắp, khi hệ thống có từ 2 khung trở nên thì cần đảm bảo khoảng cách giữa 2 khung tối thiểu là 1U

Mỗi khung sẽ có 01 khe dành riêng cho card CPU/EXIFE và 4 khe để cắm card ngoại vi: Card máy nhánh, card trung kế…Tối đa có thể sếp chồng 3 khung trên một hệ thống tổng đài NEC SL2100, bao gồm 1 khung chính và 2 khung phụ. Các card khi gắn vào hệ thông thì cần tắt nguồn (Tổng đài NEC SL2100 không hỗ trợ Hot-Swap.

2. Bộ cấp nguồn cho tổng đài NEC SL2100

Bộ cấp nguồn cho tổng đài NEC SL2100 được tích hợp sẵn trên khung tổng đài, nó cung cấp nguồn cho toàn bộ hộ thống bao gồm card CPU và các card ngoại vi. Bộ nguồn của tổng đài NEC SL2100 bao gồm 1 cổng AC (100-240V) và 01 cổng kết nối tới hệ thống acquy backup. Hệ thông nguồn được thiết kế theo các Bus kết nôi (IP7WW-BWB), trên mỗi khung thì sẽ có 01 bus cho card CPU/EXIFE và 04 bus cho card ngoại vi

3. Card điều khiển của tổng đài NEC SL2100

Card điều khiển CPU là trái tim của tổng đài NEC SL2100, nó chưa toàn bộ phần mềm hệ thống, cũng như dữ liệu cấu hình của hệ thống.

• Được gắn vào khe CPU/EXIFE trên khung chính của tổng đài
• Tích hợp sẵn 8 kênh VoIP, 04 kênh Disa
• Hỗ trợ tin nhắn trong 2h, không cần thẻ nhớ SD
• Bao gồm: 01 cổng mạng RJ45, 01 khe cắm card VoIPDP( với card này cho phép hệ thống có thể mở rộng tai nguyên VoIP lên tới 128 kênh), 01 khe cắm card mở rộng  khung phụ EXIFE, 01 khe cho phép gắn thẻ nhớ SD để mở rộng bộ nhớ cho VRS/VM

4. Card ngoại vi được dùng cho tổng đài NEC SL2100

Các card ngoại vi (card thêu bao, card trung kế…) được thiết kế có thể cắm và chay, cho phép có thể tháo lắp nóng. Các card ngoại vi được cắm trên các khe cắm dành riêng

Card IP7WW-VOIPDB-C1:

• Card mở rộng tài nguyên VoIp
• Tích hợp sẵn 8 kênh VoIp
• Được gắn trên card CPU
• Hỗ trợ mở rộng tối đa 128 kênh IP
• Tích hợp 1 cổng mạng RJ45 (100/1000)

Card IP7WW-EXIFB-C1:

• Card kết nối mở rộng khung tổng đài
• Gắn trên card CPU
• Tích hợp 2 cổng kết nối khung mở rộng chuẩn RJ61

Card IP7WW-EXIFE-C1:

• Card kết nối khung, gắn trên khung mở rộng
• Gắn trên khe CPU/EXIFE của khung tổng đài
• 1 x cổng kết nối khung mở rộng chuẩn (RJ61)

Card IP7WW-308U-A1:

• Lắp đặt vào khe rỗng tổng đài
• 3 x Trung kế Analog (1 x RJ61)
• 8 x Máy nhánh Hỗn hợp/Analog (4 x RJ61)
• 2 x Relays (Door/Audio Control)
• 1 x cổng vào Audio (ExMOH/BGM)
• 1 x cổng ra Audio (Paging)
• Bàn giám sát DSS kết nối Cổng số.8
• Kết nối tối đa 2 cổng Doorphone hoặc cảm biến bên ngoài Cổng số.6 và 7

Card IP7WW-008U-C1:

• Lắp đặt vào khe rỗng tổng đài
• 8 x Máy nhánh Hỗn hợp/Analog (4 x RJ61)
• 1 cổng chop phép mở rộng trung kế
• Bàn giám sát DSS kết nối Cổng số.8

Card IP7WW-3COIDB-C1:

• Card mở rộng trung kế
• Gắn trên card 008U / 000U
• 3 x trung kế (1 x RJ61)
• Tối đa 4 card trên mỗi khung
• Không có mạch Power Failure

Card IP7WW-2BRIDB-C1:

• Card mở rộng trung kế ISDN BRI
• Gắn trên card 008U / 000U
• 2 x Port ISDN BRI (2 x RJ45)
• Hỗ trợ kết nối T/S (bằng công tắc<J13/J14, J16/J17> và PRG)
• Tối đa 4 card trên mỗi khung

DUNG LƯỢNG CỦA HỆ THỐNG TỔNG ĐÀI NEC SL2100

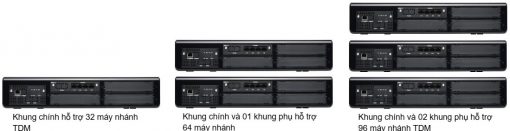

1. Cấu trúc khung

2. Dung lượng máy nhánh:

• Máy nhánh analog: 96 cổng máy nhánh analog, 32 cổng cho mỗi khung
• Máy nhánh Hybrid (4W): cổng máy nhánh hybrid, 24 cổng cho mỗi khung
• Máy nhánh IP: 112

3. Dung lượng trung kế:

• Trung kế analog: 36 cổng trung kế analog, 12 cổng trên mỗi khung
• Trung kế ISDN BRI: 48 kênh, 16 kênh trên mỗi khung
• Trung kế ISDN PRI: 90 kênh, 30 kênh trên mỗi khung
• Trung kế IP: 64 kênh
